防水系列

MCH-i型自粘防水卷材復合防水系統以其獨特的粘結機理，濕鋪/ 預鋪式施工方法形成了完整防水密封系統，可牢固粘結于混凝土上，實現了防水卷材與建筑結構完全滿粘貼。尤其適用于地下工程明挖部分外防內貼法防水施工，即使卷材防水層有小的破損點，也能阻止竄水，實現耐性滿粘貼。

濕鋪式聚合物砂漿粘攤鋪產品概述
       以高分子聚合物改性瀝青和合成橡膠為基料，加入適量活性助劑，采用聚酯氈（或玻纖氈）為胎體，以聚乙烯膜（鋁箔或彩砂）為表面材料，底面采用硅油防粘隔離紙的自粘卷材為防水層，以聚合物水泥砂漿為粘接層，構成MCH-i型自粘卷材復合防水系統。
注：
（1）雙面卷材表面無膜，自粘面采用硅油防粘隔離紙。
（2）聚合物水泥砂漿厚度≤3mm，可為粘接層：聚合物水泥砂漿≥6mm時，可為一道剛性防水層（GB501082001地下工程防水技術規范）與自粘卷材形成剛柔兩道防水層。

產品特點
自粘卷材最大的特點是可直接在潮濕（無明水）基層上施工。

粘結機理
自粘卷材的獨物配方設計，能與水泥材料在固化過程中粘接，在界面區產生相互交聯齒合，形成強大的粘接力，從而解決了自粘卷材在潮濕基層無法粘接的問題。
自粘卷材以“冷施工、滿粘貼、施工便捷”等優點在我國應用越來越廣，但因自粘卷材對基層的干燥程度要求較高，困擾用戶的新問題隨之出現：在工期緊張或雨季施工條件下，如何使用自粘卷材呢？答案在潮濕基層上攤鋪聚合物水泥砂漿粘貼自粘卷材是一個完美的解決方法。


施工方法
●將基層表面清理干凈，基層可以潮濕，但不能有明水；
●濕鋪法施工時，干燥的基層需灑水濕潤；干鋪法施工時，可直接在干燥基層上涂刷基層處理劑。
●采用不低于32.5R普硅水泥配制聚合物砂漿，按照1：10的重量比將聚合物漿料與水泥干拌均勻后加水調成漿狀，水灰比為0.4，用電動攪拌器攪拌1-2min，拌勻靜置5～8min備用。
●用鏝刀或刮板將拌制好的聚合物水泥砂漿均勻地涂刮在基層上，邊涂刮聚合物砂漿邊將自粘卷材鋪貼在上面，并排氣輥壓粘牢。
●相鄰兩幅卷材接縫采用搭接方式，施工時撕去接縫自粘邊的預留隔離帶直接粘貼即可，最后采用專用密封膏封邊。


注意事項
●拌制聚合物水泥砂漿時，注意水灰比，以免影響防水層粘接質量。卷材搭接部位粘接前，應先用布擦干凈，避免有水泥砂漿污染搭接面。 卷材鋪貼完工后48小時內不準踩踏或挪動已施工的防水層。如需馬上施工防水層以上構造層 時，應注意防水層的保護。


預鋪式地下工程外防內貼的典范
眾所周知，地下防水與屋面防水有所不同，屋面防水是先做主體結構，后做防水，所做防水層能緊密粘貼在混凝土結構板表面，地下工程則是先做墊層，再做防水，然后澆筑結構混凝土。也就是說，傳統的地下工程防水“外防內貼”做法只是將防水材料鋪貼在墊層，未與主體結構粘結。由于墊層混凝土的強度和剛度遠低于主體結構混凝土，地基的不均勻沉降產生的剪切，在破壞墊層的同時也會撕裂防水層。加之防水層出現一點破損時，水就會在防水層下竄流，并滲過混凝土裂縫進入結構，產生由點及面的竄水，導致結構出現滲漏。那么怎樣才能將自粘卷材鋪貼到地下工程的主體結構上，從而實現真正的“外防內貼”呢？

粘接機理
自粘卷材采用預鋪式施工方法，將產品預先鋪設在墊層、保護墻、地下連結墻或排樁上，澆筑結構混凝土。由于其產品配方設計中含有特殊活性物質，能與流動的混凝土相互交聯齒合，形成強大的粘接力，從而實現防水卷材與建筑結構完全滿粘貼。

注意事項
● 施工人員應穿無釘鞋或膠底鞋，禁止在卷材上任意踩踏。
● 揭去隔離紙后，應在卷材上輕撒水泥粉或砂粉，便于施工。
● 接縫施工后，應對卷材接縫進行檢查，如發現有破損處可用專用密封料封閉。
● 綁扎鋼筋或澆筑混凝土時，應注意對防水層的保護。

自粘卷材的適用范圍
● 地下室、地鐵、隧道、屋面、水池等防水、防滲工程。
● 鋁箔覆面、巖面卷材可用于外露防水工程。

運輸與貯存
● 卷材應在干燥、通風的環境下立放貯存，防止日曬雨淋。
● 禁止與酸、堿、油類及有機溶劑接觸，并遠離熱源。
● 不同類別、規格的卷材應分別堆放。
● 卷材運輸時應平放，或立放不得傾斜或交叉橫壓，必要時加蓋氈布。
● 在正常條件下，貯存期限自生產之日起為一年。

施工方法
將卷材的自粘層隔離紙朝上，PE膜面朝下，預先鋪設置在地下工程混凝土墊層、保護墻、地下連續墻式排樁上。相鄰兩幅卷材接縫采用搭接方式，撕去接縫自粘邊和預置隔離帶直接粘貼即可，形成密封防水系統。揭去隔離紙，直接綁扎鋼筋無需再為自粘卷材澆筑砂漿混凝土保護層。自粘卷材將緊密地粘附在混凝土結構主體上，實現完全滿粘貼。

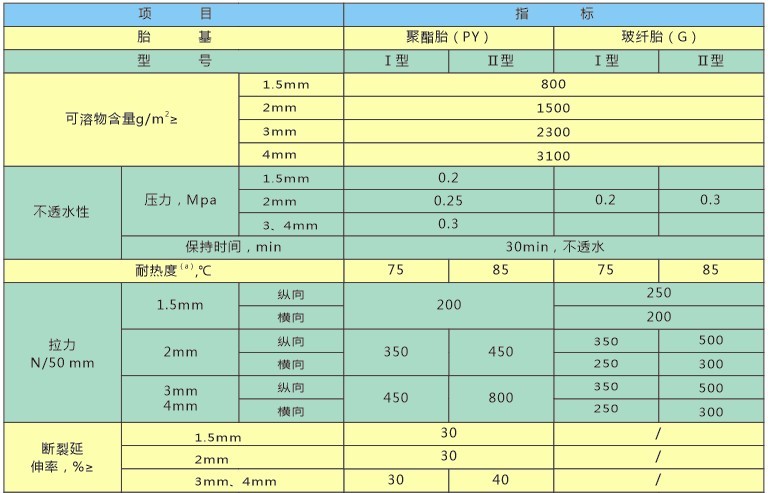

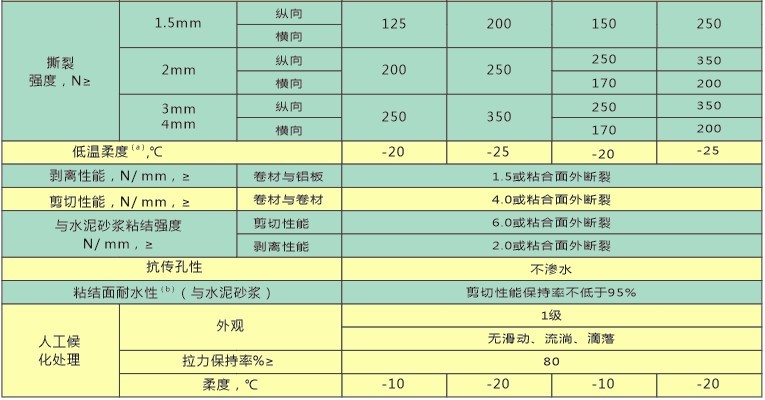

主要技術指標：GB23441-2009

a)僅用于外露工程
b)用于長期泡水工程
